DIY DC/DC boost avec UC3843

J'ai réussi à le faire fonctionner, je vous dit comment

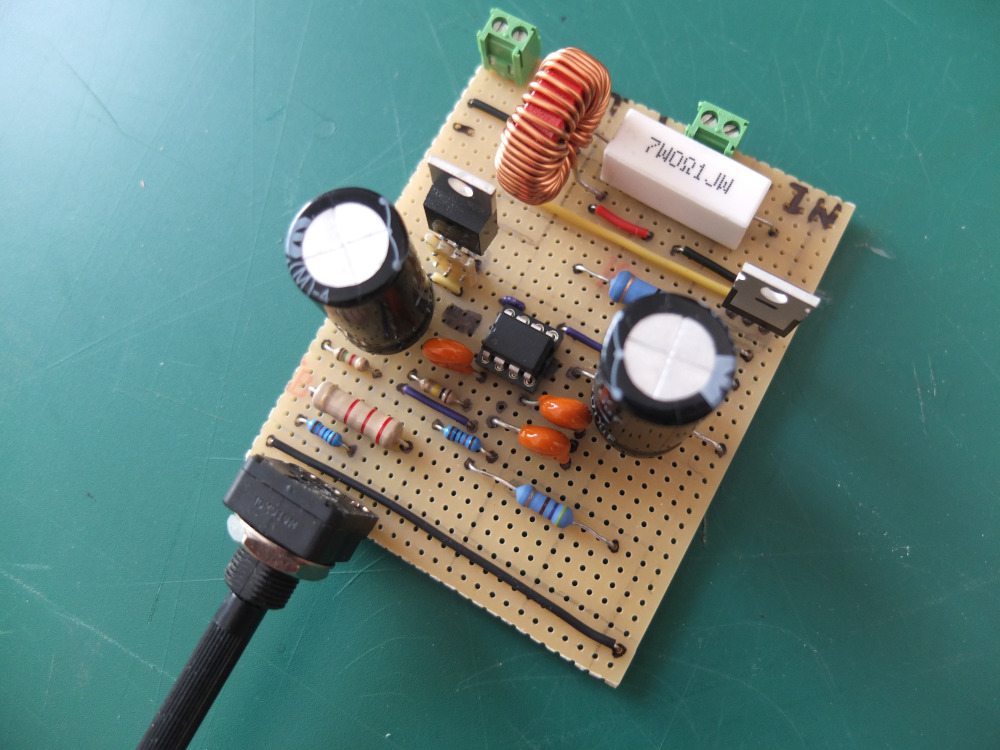

Image article, Photo du montage électronique avec les composants en place. Les bandes de cuivre ne sont pas visibl
Photo du montage électronique avec les composants en place. Les bandes de cuivre ne sont pas visibles car elles sont à l'arrière de la couche isolante, dans le sens de la hauteur.

Toujours sur la base d'un tutoriel en ligne, après avoir fait fonctionner le circuit sur une plaque pour prototypage, j'ai finalisé une version prête à l'emploi de cet amplificateur de tension pour courant continu.

Je ne saurais pas expliquer en détail le fonctionnement du circuit, je suis simplement satisfait que ça produise l'effet souhaité. Le potentiomètre sert à régler l'effet de boost, qui monte à un peu plus de trois fois la tension d'entrée max. J'ai compris que le circuit UC3843 est une pièce maîtresse du montage. Il contrôle l'alimentation par découpage. Grâce à lui, la sortie reçoit des pulsations de plus forte tension et les condensateurs servent à stocker l'électricité, pour lisser l'effet de découpage.

Les composants électroniques se trouvent dans le commerce de détail. C'est dommage qu'il n'y ait plus que très peu de boutiques de proximité, il faut alors aller sur internet. Je n'ai pas de matériel pour graver des pistes de cuivre sur plaque isolante. Dans ce cas, c'est très abordable de faire le circuit avec le système de plaques prépercées et munies de bandes de cuivre parallèles. Je propose dans cet article la façon d'agencer les composants et de préparer la plaque, voir en détail avec les schémas joints. Compléter l'outillage avec un fer à souder et un peu d'étain, ça fait peu de matériel compliqué pour réussir ce montage pratique.

fin

Merci à Kiyani pour le tutoriel de départ https://tronicspro.com/dc-to-dc-boost-conver...

Pour plus d'infos sur UC 3843 voir cette page Texas Instrument www.ti.com/document-viewer/UC3843/datasheet

Fichier joint (215ko), cliquez pour agrandir :
Schéma électrique DC/DC boost
miniature fichier image


Le diagramme électrique permet de se faire une idée du fonctionnement du circuit piloté par UC 3843.

Fichier joint (293ko), cliquez pour agrandir :
Schéma de montage sur plaque
miniature fichier image


Sur la feuille quadrillée, il fait considérer que les lignes verticales sont les bandes conductrices de cuivre. Les zones hachurées sont les emplacements où le cuivre doit être retiré, pour couper la conductivité verticale.
